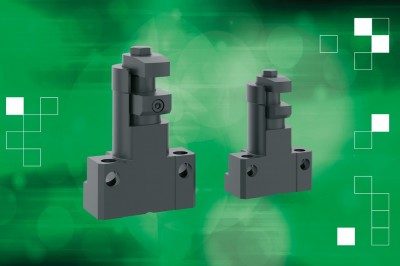

Les Brides de serrage rotatives compactes norelem ont les caractéristiques suivantes:
> Modèle très compact, la mâchoire de serrage standard peut être modifiée ou remplacée, en fonction de l'application.
> Maintiennent la pièce travaillée en position grâce à la force d’un ressort, mais avec une certaine souplesse, et la soutiennent en appui, c'est pourquoi ces brides de serrage pivotantes sont utilisées pour les pièces d’épaisseur minces, sensibles à la flexion.
Elles empêchent également les vibrations et les décalages pendant l'usinage, ce qui les rend idéales pour les ébauches avec des aubes ou les pièces de formes complexes ou irrégulières. La fixation « souple » de la pièce permet la liberté de mouvement nécessaire à l'usinage et permet d'obtenir des résultats précis pour les pièces sensibles, tout en minimisant les erreurs de serrage.
Conçues pour des forces de serrage allant jusqu'à 8000 N et une grande facilité d'utilisation

> Disponibles en deux versions : La « Forme A » a des mâchoires de serrage fixes, tandis que la « Forme B » permet de changer les mâchoires de serrage.

La Forme A est conçue pour générer des forces de charge et de serrage jusqu'à 5000 N tandis que la forme B peut atteindre des forces de charge et de serrage jusqu'à 8000 N. Dans les deux versions, le corps de base est en acier nitrocarburé et les butées sont en aluminium anodisé noir.
La bride flottante peut être verrouillée à l'aide d’une seule manœuvre afin de brider le composant et de bloquer le corps de base dans la bonne position. Dans un premier temps, la butée souple est poussée vers le bas de manière à se trouver sous la pièce. Dans un deuxième temps, les mâchoires de la pince flottante pivotent jusqu'en position. La mâchoire inférieure de la butée tournante doit alors être en contact avec le dessous de la pièce. Lors de l'étape suivante, la position de la bride souple est verrouillée en serrant l'écrou hexagonal. Il est important de serrer l'écrou dans les limites du couple minimum et maximum. La pièce est maintenant à la fois serrée et soutenue.

En savoir + : Découvrir les nouvelles brides flottantes
