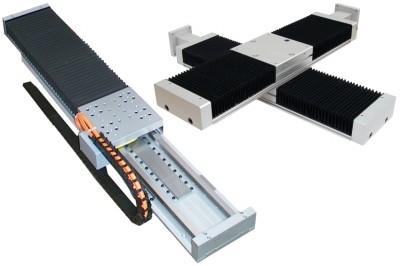

Axes linéaires industriels, de TSA

Axes linéaires industriels, de TSA:
TSA commercialise une gamme d’ unités de translation de précision avec forte capacité de charge issue de la société FÖHRENBACH en Allemagne.

Cette gamme d'axes linéaires se distingue en trois familles de produits soit :
-unités linéaires à réglage manuel séries S-R et SVAN
-unités linéaires avec entraînement par vis et moteur séries KBS-PFS
-unités avec moteur linéaire séries KCL-PFL-PCL.

Les caractéristiques générales de ces unités sont les suivantes :
Séries S et R :
Course de 10 à 600 mm
Hauteur de 25 à 100 mm
Structure en fonte ou aluminium
Entraînement par arbre lisse, molette, manivelle
Guidage queue d’aronde ou à rouleaux

Série économique SVAN
Course de 5 à 100 mm
Largeur 20-30-50-80-120 mm
Hauteur de 13 à 45 mm
Structure aluminium
Réglage par clé ou par molette
Guidage queue d’aronde
Kit pour montage X-Y et X-Y-Z

Séries KBS –PFS
Course de 50 à 2000 mm
Largeur 100-155-225-325-425 mm
Hauteur de 48 à 120 mm
Structure en fonte ou aluminium
Entraînement par servomoteur, moteur pas à pas ou livré sans moteur avec flasque usiné pour votre motorisation.
Equipé de vis à billes, guidage à billes ou à rouleaux selon modèle
Précision 0.06 mm/300 mm à 0.03 mm sur demande
Capacité de charge statique de 1,5 à 200 kN
Equipé de fins de course et capteur d’origine
Protection par soufflets ou capot tôle, soufflets métalliques ou autre sur demande

Séries KCL–PFL -PCL
Course de 50 à 2000 mm
Largeur 180 à 270 mm
Hauteur 77 et 84 mm
Structure en fonte ou aluminium, option acier C45
Entraînement par moteur linéaire ( 3 différentes forces VT 220-380-540 mm)
Vitesse maxima 2.5 m/sec.
Guidage à rouleaux
Courant nominal de 1.6 à 3.2 A
Option règle incrémentale Heidenhain, Renishaw ou Siko
Capacité de charge statique de 40 à 160 kN
Equipé de fins de course et capteur d’origine
Protection par soufflets (PFL) ou capot tôle (PCL).
