Moteur Hydraulique orbital, à engrenages & pistons radiaux de SOCAH
 |
|

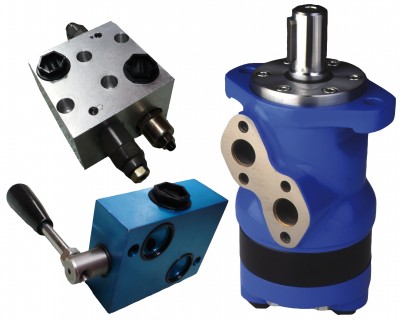

Moteur Hydraulique orbital de SOCAH:
Moteurs lents à couple élevé M+S gerotor. Accessoires divers à flasquer sur moteur (valve d’équilibrage, limiteur de pression, distributeur manuel, Cetop, valve proportionnelle, etc.)
Moteur standard : La bride de montage du moteur standard est fixée près de l’arbre de sortie. Ce type de fixation supporte le moteur près de la charge. La bride est également interchangeable avec de nombreux types de moteurs.
Moteur roue : Ce type de bride de montage permet d’équiper le moteur d’un moyeu ou d’un tambour de treuil afin que la charge radiale agisse entre les deux roulements des deux moteurs. Ceci permet une meilleure utilisation de la capacité des roulements et représente une solution très compacte.
Roulement à aiguilles : Les séries MP et MR existent avec des roulements aiguilles. Les moteurs sont adaptés pour absorber les charges statiques et dynamiques.
Le principe des moteurs lents à couple élevés ORBITAUX est basé sur une système d’engrenage interne constitué d’un stator et d’un rotor. La distribution fait partie de l’arbre de sortie.
Il existe 2 types d’engrennage :
Les moteurs MM, MP et MPL sont équipés d’engrenages taillés adaptés à des utilisations longues à moyenne pression ou à des utilisations courtes à hautes pression.
Les moteurs MR, MRL et MPH sont équipés de rouleaux, ceux-ci limitent les charges sur le rotor et limite le frottement au maximum. Ce système assume une longue durée et un meilleur rendement. Les rouleaux sont recommandés dans le cas d’utilisation d’une huile fluide et dans le cas d’inversion de marche continu.
- Moteurs à engrenages Gr 1, 2 et 3
Groupe 1 : Cylindrées de 0.9 à 9.8 cm3 ; Pression de travail maximale 250 Bar ; Vitesse jusqu'à 6000 t/min. Arbre conique 1/8 clavette ou cylindrique à clavette ou queue fraisée ou profil cannelé.
Groupe 2 : Cylindrées de 4 à 40 cm3 ; Pression de travail maximale 260 Bar ; Vitesse jusqu'à 3500 t/min. Arbre conique 1/8 clavette ou cylindrique à clavette ou queue fraisée ou profil cannelé.
Groupe 3 : Cylindrées de 15 à 90 cm3 ; Pression de travail maximale 250 Bar ; Vitesse jusqu'à 3000 t/min. Arbre conique 1/8 clavette ou cylindrique à clavette ou Profil.
- Moteurs à pistons radiaux de 40 à 12 000 cm3
