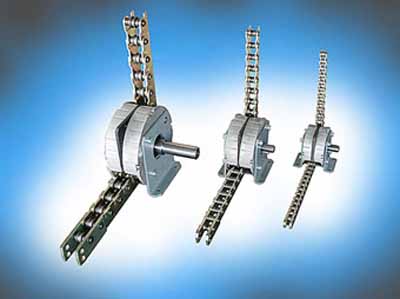

Chaînes boutantes:
Les chaines boutantes sont une solution originale de levage et de tirage avec un encombrement réduit.
Gamme

• Tirage et levage de charge jusqu’à 35 kN avec une seule chaîne.
• Pas de 25, 40 ou 60 mm
• Température de fonctionnement jusqu’à 600°
Généralités

Les chaînes boutantes sont composées de maillons de grande précision mécanique et de forme spéciale. Leur particularité fait qu’ils peuvent tirer ou pousser une charge.

Les maillons engrènent les uns dans les autres grâce à leur forme spéciale. Dans la partie libre, les maillons sont stockés et dans la partie compressée ils constituent un vérin et sont en mesure de déplacer des charges tant en tension qu’en pression pratiquement sans jeu et avec une trés grande précison de positionnement.

Les maillons sont emmagasinables dans un espace réduit. Pour des déplacements de grande amplitude on obtient ainsi un encombrement réduit. La chaîne boutante constitue une alternative interréssante aux systèmes traditionnels tels que les vis sans fin, treuils, vérins hydrauliques ou pnematiques...

Elles peuvent transmettre des forces de poussée ou de traction de quelques kilos à plusieurs tonnes sur des courses importantes. Pour la protéger, la chaîne peut être guidé en gaine.
On peut également coupler plusieurs chaînes en parrallèle si les forces de poussée et les courses le requiérent.
